D41X  衛生級法蘭蝶閥結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小、而且驅動力矩小，操作簡便、迅速，并且還可同時具有良好的流量調節功能和關閉密封特性。

1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。

2、操力矩小，操作方便，省力靈巧。

3、可以任何位置安裝，維修方便。

4、密封材料耐老化、耐腐蝕，使用壽命長等特點。

衛生級法蘭蝶閥專用于乳制品、食品、制藥、啤酒、化妝品等工業領域。所有與介質接觸部份均為鏡面拋光。密封圈Ф25-Ф108使用范圍為兩種：三元乙丙(EPDM)、硅膠(SI ),Ф57以下為三元乙丙(EPDM) ；啟閉件往復回轉90°左右來開啟、關閉和調節流體通道的一種不銹鋼蝶閥。

在完全開啟時，衛生級法蘭蝶閥具有較小的流阻，當開啟在大約°至70°之間時，又能進行靈敏的流量控制，因而在大口徑的調節領域，閥板的運動帶有擦拭性，因而可用于帶懸浮固定顆粒的介質，依據密封件的強度也可用于粉狀和顆粒狀介質。

D41X衛生級法蘭蝶閥采用標準電子拋光，光滑表面確保清潔，無介質積存區域，不會產生潛在的污染?？焖俨鹧b閥，使閥門打開和維修快捷容易，使過程停機時間縮短。具有結構緊湊、裝拆方便等優點。衛生級法蘭蝶閥應用于如食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、生化工業過程控制場合。

衛生級法蘭蝶閥屬中線不銹鋼軟密封蝶閥，其密封原理為，閥板加工時保證其密封面具有合適的表面粗造度值，合成橡膠閥座在模壓成型時形成密封面合適的表面粗糙值。不銹鋼蝶閥關閉時，衛生級法蘭蝶閥通過閥板的轉動，閥板的外圓密封面擠壓合成橡膠閥座，使合成橡膠閥座產生彈性變形彈性力作為密封比壓保證閥門的密封.

簡潔有活力的設計

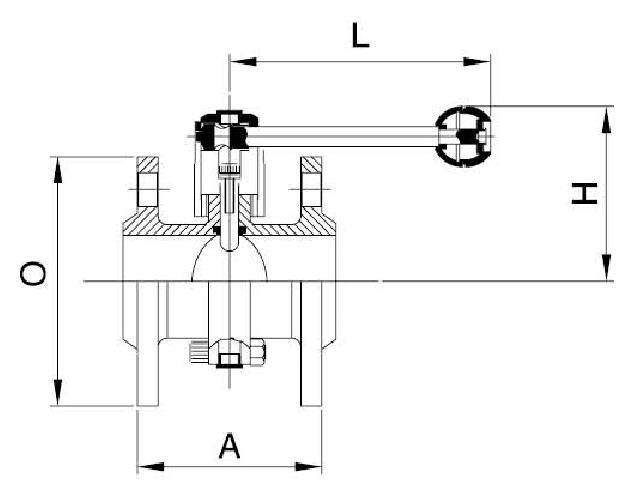

尺寸DN25/1"到DN250/10"多定位手柄尺寸到DN100/4"拉桿手柄尺寸到DN250/10*

手動手柄和氣動或電動執行器可互換低壓消耗

任何連接方式的閥體都可以進行更換



材質

蝶板: AISI 316L/304

(鍛造) 閥體: AISI 316L/304 (鍛造)

墊圈和密封圈: EPDM 根據

FDA 177.2600 手柄: AISI 304/PP

表面處理: Ra=0.8
