Y43X-10/16 鑄鐵比例式減壓閥

鑄鐵比例式減壓閥
所屬系列：減壓閥系列
檢索關鍵字：鑄鐵比例式減壓閥,Y43X-10,Y43X-16,鑄鐵減壓閥,比例式減壓閥,減壓閥
銷售電話：021-66105556
圖文傳真：021-63061811
在線客服：點擊這里給我發消息 點擊這里給我發消息

感謝您向我們發出訂單我們會在最短時間與您聯系
產品介紹

一、鑄鐵比例式減壓閥--概述：



Y43X-10/16 型鑄鐵比例式減壓閥是以法蘭連接形式,活塞式結構，閥座密封面材料為橡膠，公稱壓力為PN10～PN16，閥體材料為鑄鐵的固定比例式減壓閥,主要結構由閥體、進口壓蓋、活塞、出口壓蓋及 O 型圈、密封墊等零件組成。Y43X-10、Y43X-16 型鑄鐵比例式減壓閥是利用閥內浮動活塞兩端不同的截面積構成壓力差從而改變進水與出水的壓力狀況，達到減壓的目的。



二、鑄鐵比例式減壓閥--性能參數：



型號 PN 工作壓力 / MPa 適用溫度 / ℃ 適用介質
Y43X-10 10 1.0 ≤90 水、氣
Y43X-16 16 1.6 ≤90 水、氣



三、鑄鐵比例式減壓閥--零部件材料：



型號 閥體材料
Y43X-10 鑄鐵
Y43X-16 鑄鐵



四、Y43X-10 型產品外形結構尺寸:



比例 DN D D1 D2 D3 b z×φd A
2:1
3:1
5:2
3:2
4:3		 25 115 85 65 115 16 4×φ14 232
32 140 100 78 140 18 4×φ18 246
40 150 110 85 150 18 4×φ18 256
50 165 125 100 165 20 4×φ18 270
65 185 145 120 185 20 4×φ18 306
80 200 160 135 210 22 8×φ18 320
100 220 180 155 240 24 8×φ18 340
125 250 210 185 275 26 8×φ18 400
150 285 240 210 310 28 8×φ22 429
200 340 295 265 355 28 8×φ22 358
4:1
5:1		 25 115 85 65 125 16 4×φ14 232
32 140 100 78 150 18 4×φ18 246
40 150 110 85 155 18 4×φ18 256
50 165 125 100 175 20 4×φ18 270
65 185 145 120 200 20 4×φ18 306
80 200 160 135 230 22 8×φ18 320
100 220 180 155 265 24 8×φ18 340
125 250 210 185 300 25 8×φ18 400
150 285 240 210 350 28 8×φ22 419
200 340 295 265 400 28 8×φ22 458



五、Y43X-16 型產品外形結構尺寸:


比例 DN D D1 D2 D3 b z×φd A
2:1
3:1
5:2
3:2
4:3		 25 115 85 65 115 16 4×φ14 232
32 140 100 78 140 18 4×φ18 246
40 150 110 85 150 18 4×φ18 256
50 165 125 100 165 20 4×φ18 270
65 185 145 120 185 20 4×φ18 306
80 200 160 135 210 22 8×φ18 320
100 220 180 155 240 24 8×φ18 340
125 250 210 185 275 26 8×φ18 400
150 285 240 210 310 28 8×φ22 429
200 340 295 265 355 30 12×φ22 358
4:1
5:1		 25 115 85 65 125 16 4×φ14 232
32 140 100 78 150 18 4×φ18 246
40 150 110 85 155 18 4×φ18 256
50 165 125 100 175 20 4×φ18 270
65 185 145 120 200 20 4×φ18 306
80 200 160 135 230 22 8×φ18 320
100 220 180 155 265 24 8×φ18 340
125 250 210 185 300 26 8×φ18 400
150 285 240 210 350 28 8×φ22 419
200 340 295 265 400 30 12×φ22 458

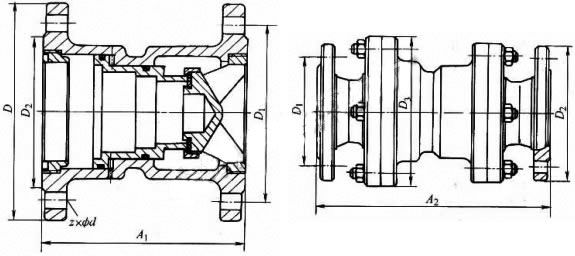

Y43X 型 鑄鐵比例式減壓閥PN10～PN16外形尺寸圖
