氣動切斷閥的結構和原理

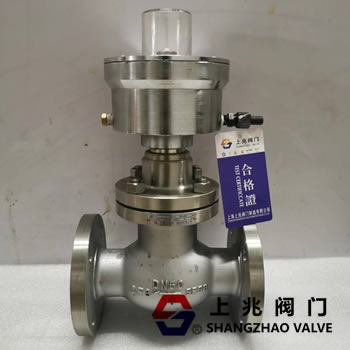

氣動切斷閥是一種高性能的 切斷閥，用于在工藝管道突然發生故障或事故時切斷管道介質，具有切斷迅速、嚴密、安全可靠的特點。當煤氣泄漏、事故、操作不當、人無法靠近時，可遠距離快速關閉閥門，起到安全保護作用。 氣動切斷閥的結構特點: 切斷閥采用膜片式多彈簧執行機構，通過三根立柱與調節機構連接，整體高度可降低30左右，重量可降低30左右。 閥體根據流體力學原理設計為等截面低流阻通道，額定流量系數增加30。 閥門內件的密封部件有兩種:緊密型是硬質合金堆焊，軟密封型是由柔軟材料制成，關閉時具有優良的密封性能。 平衡閥內部提高了切斷閥的允許壓差。
氣動切斷閥的工作原理:
氣動切斷閥主要由執行機構和閥體組成，通常由控制室的控制中心操作。氣動切斷閥的基本要求是:緊密和快速關閉，以及消防安全結構。 無壓力狀態下，氣動切斷閥閥瓣處于常閉狀態；當氣泵向切斷閥的氣缸輸入壓力空氣時，閥瓣打開；當需要關閉 緊急切斷閥或緊急情況下，壓力被釋放，并迅速關閉以阻止泄漏。閥門工作介質的流向是閥座端的出口，安裝一般采用AG低出口。
|
