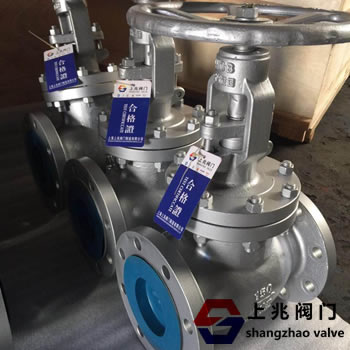

J41Y鑄鋼美標法蘭 截止閥適用于各種工況的管道，如石油，化工，制藥，化肥和電力電力行業公稱壓力PN1.6~16MPa，工作溫度-29~550℃。 介質。 驅動方式有手動，齒輪傳動，電動，氣動等。
1。產品的設計和制造符合美國國家標準ANS1B16.34，美國BS1873和其他國外先進標準的要求。 2。閥體的形狀為桶形或流線型。 流動形狀是直通的。 流體阻力小。 3。關閉件閥門和閥座的密封面采用錐形密封，閉合力小，耐腐蝕，密封可靠。 4。閥座可以是更換閥座，可以與封閉密封材料結合使用，以滿足工作條件，延長使用壽命。 5，大口徑高壓截止閥根據閥桿傳動方式的關閉力的需要，采用升降桿，并配備滾動軸承式，采用沖擊式手輪，以減小閉合力。 6，材料主要材料，內部材料，填料，緊固件可根據用戶要求或?qū)嶋H工況合理組合。
| 設計與制造 | 結構長度 | 法蘭尺寸 | 對焊連接尺寸 | 壓力-溫度 | 試驗-檢驗 | | ANSI B16.34 BS1873 | ANSI B16.10 | ANSI B16.5 | ANSI B16.25 | ANSI B16.34 | API 598 |
| 公稱壓力PN(Lb) | 強度試驗 | 氣密封試驗 | 氣密封試驗 | | MPa | Lbf/in2 | MPa | Lbf/in2 | MPa | Lbf/in2 | | 150 | 3.0 | 430 | 2.2 | 315 | 0.4-0.7 | 60-100 | | 300 | 7.7 | 1110 | 5.7 | 815 | | 600 | 15.3 | 2220 | 11.3 | 1630 | | 900 | 23.0 | 3330 | 17.0 | 2445 | | 1500 | 38.4 | 5560 | 28.2 | 4080 | | 2500 | 64.0 | 9255 | 47.0 | 6790 |
|
