| ZMQ氣動薄膜快速切斷閥 發布時間：19-04-29 |

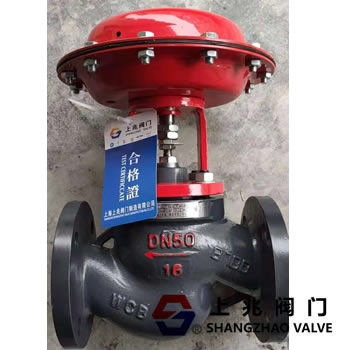

I. ZMQ 氣動薄膜快速切斷閥概述 ： ZMQ 氣動薄膜快速切斷閥采用頂部導向結構和多彈簧執行器。本實用新型具有結構緊湊，重量輕，動作靈敏，流體流道S型流量小，壓力損失小，閥門容量大，拆裝方便等優點。 截止閥接受來自調節儀器的信號，以切斷，打開或改變介質的流動方向，以自動控制工藝參數，如壓力，流量，溫度或液位。 廣泛應用于石油，化工，冶金，電力，輕工，紡織等各種工業領域的生產過程自動控制和遠程控制系統。  二，ZMQ 氣動薄膜快速切斷閥性能 該系列產品有薄膜和活塞兩種版本。 閥體結構有三種單座，套筒，兩位二位三通。密封形式包括兩種填料密封和波紋管密封。產品的標稱壓力等級為PN10,16,40,64，公稱直徑范圍為DN20。 ?200毫米。 合適的流體溫度為-60至450℃。 泄漏等級為IV級或VI級。 流量特性快速打開。 三，ZMQ 氣動薄膜快速切斷閥的特點 截止閥采用多彈簧執行器和調節機構通過三根柱連接，整體高度可減少約30％，重量可減少約30％。 閥體根據流體力學原理設計為平等截面低流動阻力流動通道，額定流量系數增加30％。球閥 閥門內部有兩種軟密封和軟密封。緊密型是硬質合金，軟密封型采用柔軟材料制成，密封時密封性能優異。 平衡內飾增加了截止閥的允許壓差。蝶閥 波紋管密封型在活動閥桿上形成一個完整的密封，阻止了介質泄漏的可能性。 活塞式執行器具有較大的操作力和較大的壓差。 r \\ n 四，ZMQ氣動薄膜快速切斷閥主要部件和材料 閥體，密封套：HT200，ZG230-450 ZG1Cr18Ni9Ti ZGOCr18Ni12M02Ti 閥芯，閥座：1Cr18Ni9Ti OCr18Ni12M02Ti 1Cr18Ni9Ti堆焊司太立合金 套筒，閥芯：1Cr18Ni9Ti OCr18Ni12M02Ti 1Cr18Ni9Ti堆焊焊接 填料：聚四氟乙烯，柔性石墨 波紋膜片：腈橡膠夾增強聚酯織物 彈簧：60Si2Mn 閥桿，推桿：2Cr13,1Cr18Ni9Ti 閥芯，閥芯s部分：增強PTFE 波紋管：1Cr18Ni9Ti 五，ZMQ氣動薄膜快速切斷閥訂購說明 1。產品型號和名稱2.公稱直徑DNmm 3.公稱壓力4.流量特性要求5.閥體材料和閥內件材料 6。中型和溫度范圍7.閥門前后的壓差8.密封形式9.支撐附件，建議用戶安裝空氣過濾器三和雙位五通電磁閥 |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
