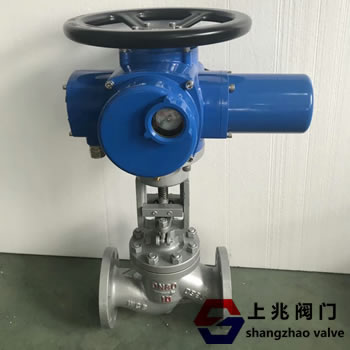

J941H電動法蘭截止閥是強制密封閥，因此當閥門關閉時，必須施加壓力到閥瓣上迫使密封面泄漏。 當介質從閥瓣下方進入閥門時，操作力克服的阻力是閥桿與填料之間的摩擦力以及介質壓力產生的推力。關閉閥門的力大于打開閥門的力，因此閥桿 閥桿的直徑應該很大，否則閥桿可以彎曲。 近年來，在自密封閥出現后，截止閥的介質流動方向從閥瓣上方變?yōu)殚y腔。此時，在中壓的作用下，關閉閥的力很小，閥的打開力大，閥桿為 ，因此可以減小直徑。 同時，這種類型的閥門在介質的作用下也很緊。 中國的閥門\\ 當 電動截止閥打開時，當閥瓣的開啟高度為公稱直徑的25％至30％時，流量已達到最大值，表明閥門已達到完全開放的位置。 因此，截止閥的全開位置應由閥瓣的行程確定。 二，J941H電動 法蘭截止閥 - 執行標準## ＃ | 設計與制造 | 結構長度 | 法蘭尺寸 | 壓力-溫度 | 試驗-檢驗 | | GB122235 | GB12221 | GB9113 JB79 | GB9131 | GB/T13927 JB/T9092 |
三、 J941H電動法蘭截止閥--壓力試驗：
| 公稱壓力 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | | 強度試驗 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 24.0 | | 水密封試驗 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 18.0 | | 上密封試驗 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 18.0 | | 氣密封試驗 | 0.5-0.7 |
| 體、蓋、板 | 閥桿 | 密封面 | 墊片 | 填料 | 工作溫度℃ | 適用介質 | | | WCB | 2Cr13 | 13Cr STL 木體材料 With Body Material 尼龍 Nylon | 增強柔性石墨 Enhanced Flexible Graphite 13Cr/柔性石墨 1Cr13/Flexible Graphite 08軟鋼 08 Soft Steal 0Cr18Ni9Ti 0Cr17Ni12Mo2Ti XD550F(T) PTFE | 柔性石墨 增強柔性石墨 Flexible Graphite Enhanced Flexible Graphite SFB/260 SFP/260 PTFE | ≤425 | 水 蒸汽 油品 | | | WC1 | 38CrMoAl 25Cr2MoV | ≤450 | | | WC6 | ≤540 | | | WC9 | ≤570 | | | C5 C12 | ≤540 | | | ZGCr5Mo | ≤200 | 硝酸類 | | | ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | | | ≤200 | 醋酸類 | | | ZG1Cr18Ni12Mo2Ti | 1Cr18Ni12Mo2Ti | |
|
